Aragonite Cave Compass

Qué es Aragonite Cave Compass

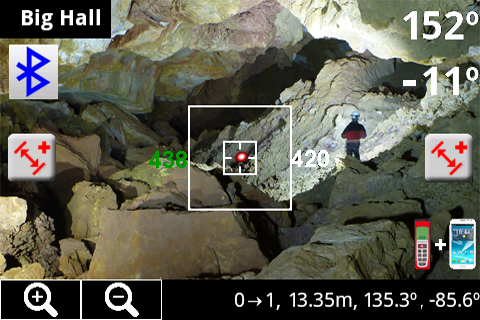

Al apuntar con la cámara a un punto y medir, la aplicación nos indicará el rumbo y la inclinación. Aragonite Cave Compass es una herramienta pensada para servir de utilidad a espeleólogos en sus labores de topografiado de cavidades. Aragonite Cave Compass sustituye a la brújula y clinómetro convencionales utilizados en la topografía subterránea. Aragonite Cave Compass proporciona medidas de brújula y clino utilizando los sensores magnéticos del dispositivo Android, permitiendo añadir a éstas la medición de distancia y guardando toda la información en sesiones de medición, que después podrán ser volcadas a un PC para ser utilizadas con las aplicaciones que el espeleólogo topógrafo desease.

Otras características:

Sobre la precisión

Los dispositivos Android (no podemos asegurarlo al 100%) están continuamente dispuestos a la autocalibración. Habitualmente la autocalibración se produce al ejecutar un movimiento en 8 (ver vídeos adjuntos) o rotar el móvil alrededor de sus 3 ejes. Las experimentaciones que hemos llevado a cabo con el Aragonite en diferentes dispositivos parecen indicar que la técnica del 8 es la más efectiva. Durante el uso del Aragonite el teléfono lleva mucho ajetreo (lo guardamos, lo sacamos, nos agachamos, arrastramos...). Puede darse la circunstancia de que un movimiento involuntario produzca una autocalibración. Para evitar este problema es conveniente calibrar, usando la técnica del 8, cada poco tiempo. Es conveniente también activar la aplicación sólo instantes antes de realizar la medición. Mientras la aplicación no está en pantalla, los sensores no están activados y por tanto no puede existir una autocalibración.

Desgraciadamente no es posible saber si una autocalibración ha sido perfecta. Se pueden apreciar diferencias de una a otra autocalibración. Una correcta técnica de 8 es necesaria para obtener una aceptable repetibilidad. Podemos comprobar nuestra técnica de calibración realizando mediciones con el teléfono apoyado en las 4 caras verticales de un cubo de plástico o de madera. Se puede improvisar uno con una caja de CD de doble altura. Las mediciones entre caras deben diferir 90º.

Salvo que encuentre un dispositivo Android de gran precisión en sus sensores magnéticos, la topografía con Aragonite no será nunca una topografía de precisión. El espeleólogo tendrá que valorar si necesita o no una gran precisión en la topografía a realizar. La baja precisión de los sensores magnéticos de Android es más evidente en topografías cerradas. Tenga en cuenta que, por ejemplo, un error de 2º en 100 m. de topografía supone unos 3,5 m. de desviación. En cavidades con una dirección predominante de sus galerías la precisión deja de ser problema si el fin principal de la topografía es sólo la consecución de un plano y no la situación en superficie de un determinado punto de la cavidad.

Cuando menos, el Aragonite le servirá como memoria para sus mediciones con DistoX, para calibrar el DistoX (función que se implementará en breve) o para determinar por comparación si el DistoX está midiendo de forma correcta.

Si va a usar el Aragonite en su modo de medición “Medir desde este dispositivo”, el situar el dispositivo en “Modo avión” mejorará la precisión del aparato, al reducir las interferencias magnéticas propias del dispositivo. Realice una calibración (método del 8) después de pasar a este modo.
